模數m、壓力角、蝸桿直徑系數q、導程角、蝸桿頭數 、蝸輪齒數、齒頂高系數（取1）及頂隙系數（取0.2）。其中，模數m和壓力角是指蝸桿軸面的模數和壓力角，亦即蝸輪端面的模數和壓力角，且均為標準值；蝸桿直徑系數q為蝸桿分度圓直徑與其模數m的比值。
蝸桿傳動主要由蝸輪和蝸桿構成，用于倆交錯軸之間傳遞運動和載荷，通常作為減速裝置傳遞中、小功率。與齒輪傳動相比，蝸桿傳動具有傳動比大而結構緊湊在一般動力傳動中傳動比i=10～80，在分度機構中傳動比i可達1000，運轉平穩(wěn)，噪聲小，且不需要其他輔助機構即能獲得反行程自鎖等優(yōu)點。

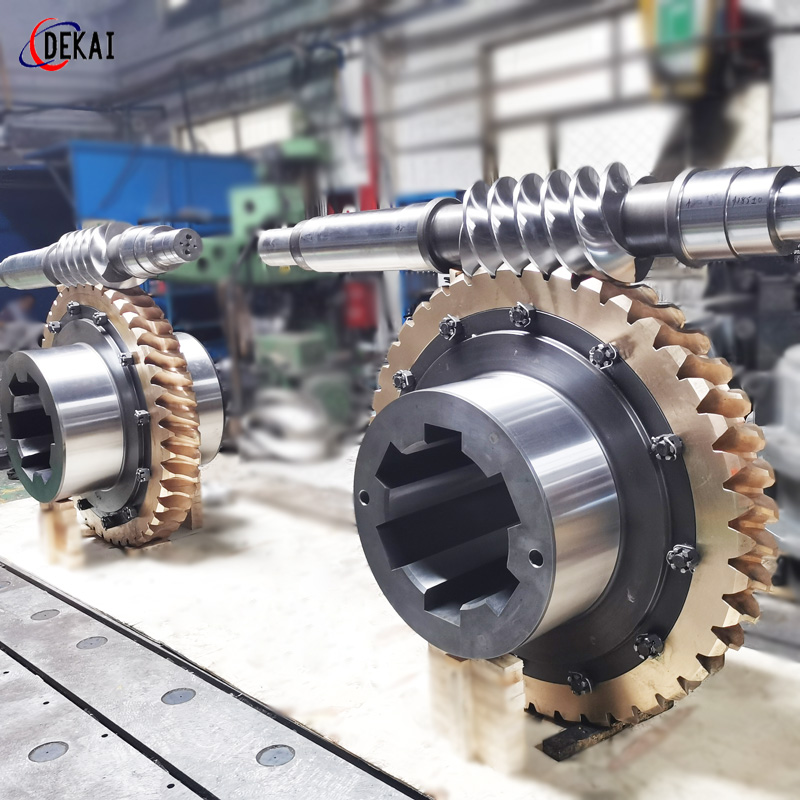

蝸輪蝸桿
蝸桿傳動是由蝸桿和蝸輪組成的，用于傳遞空間交錯兩軸之間的運動和動力，交錯角一般為90°。傳動中一般蝸桿是主動件，蝸輪是從動件。
蝸桿傳動的特點：1.傳動比大一般i=10~80，非標可達1000；
2.重合度大，傳動平穩(wěn)，噪聲低；
3.結構緊湊，可實現反行程自鎖；
4.蝸桿傳動的主要缺點齒面的相對滑動速度大，效率低；主要用于機床，冶金，礦山及起重設備中。
蝸桿傳動的類型：圓柱蝸桿傳動：普通蝸桿傳動和圓弧圓柱蝸桿傳動，其中普通圓柱蝸桿傳動包括阿基米德蝸桿（ZA蝸桿)、漸開線蝸桿（ZI蝸桿）、法向直廓蝸桿（ZN蝸桿）。
環(huán)面蝸桿傳動：蝸桿的外形是圓弧回轉面，同時嚙合的齒數多，齒面利于潤滑油膜形成，傳動效率高。
錐蝸桿傳動：重合度大；承載能力和效率較高。蝸桿傳動的精度等級分為12個精度等級，常用5~9級。
